이 포럼에 올리는 첫 글이네요.

부족하더라도 잘 봐주세요.



=========================================

난이도 : 2/5

사실 어려울 게 없는데, 땜질 걷어내고 새로 땜질해야하는 부분에서 어려워하실 분이 있을 것 같아서 2 정도 줬습니다.

땜질을 쪼끔 하시는 분이라면 1.2 정도 난이도라고 생각합니다.

=========================================

8년 정도 쓴 IH 전기압력밥솥이 전원코드를 뽑고나면 세팅이 리셋되는 증상이 생겼습니다.

'그냥 불편한거 좀 참고 쓰지...' 하다가

시간이 리셋된 걸 모르고, 저녁에 예약취사 걸어놓고 잤는데, 아침에 밥이 안 되어 있는 사태가 벌어지고 난 뒤에 해결해야 겠다고 마음을 먹었네요.

원인이 뭔지 구글신에게 여쭤보니, 안에 내장되어 있는 배터리가 수명이 다 된게 문제라고 합니다.

그런데, 흔히 쓰는 배터리가 아니고 SB-AA02라는 놈을 쓴다고 하네요.

이렇게 생겼습니다.

찾아보니, 3.6v 전압을 내는 리튬1차전지(충전 안됨) 입니다.

3.6볼트를 내는 리튬이온 18650전지가 집에 몇개 있지만, 어차피 충전회로도 없을테니까, 따로 충전회로도 넣어줘야하는 번거러움이 있을테니, 걍 같은 규격의 전지를 구하기로 합니다.

가격비교사이트에서 배송료까지 4000원 정도 하네요.

주문한 다음날 배터리가 도착하고 수리에 들어가보도록 합니다.

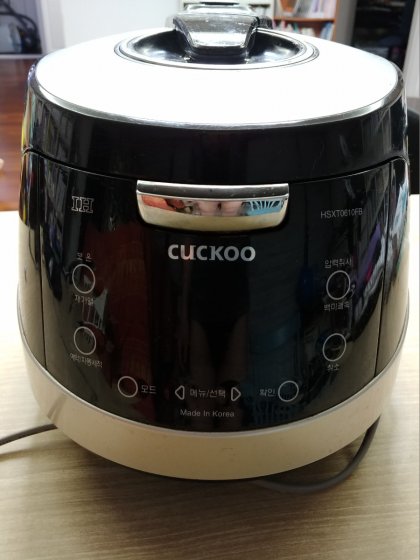

오늘의 주인공 입니다....





6인용 압력솥인데, 8년동안 2년마다 패킹만 갈아주고 아무 말썽없이 잘 지냈던 놈입니다.

이제 배터리 교환해주면 또 몇년동안 쓸 수 있겠죠?







나사라고 전부 해봐야 꼴랑 8개 있습니다.

그래도 뽀대는 중요하니까, 보쉬10.8v 전동 드라이버를 등판시키도록 하겠습니다.

브러쉬리스인데.... 솔직히 저는 마음에 안 듭니다.(이건 나중에 다시 이야기 해보도록 하겠습니다.)

그리고, 6인치짜리 十자 롱비트... 얘는 저의 최애템 입니다.

특히 이번에 분해할 때에는 나사가 깊이 박혀있기 때문에, 이런 게 없으면 수동 드라이버로 거시기 해야 합니다.

DIY 하시는 분이라면 하나 정도 장만해두시면 요긴하게 쓰실 수 있을 겁니다.

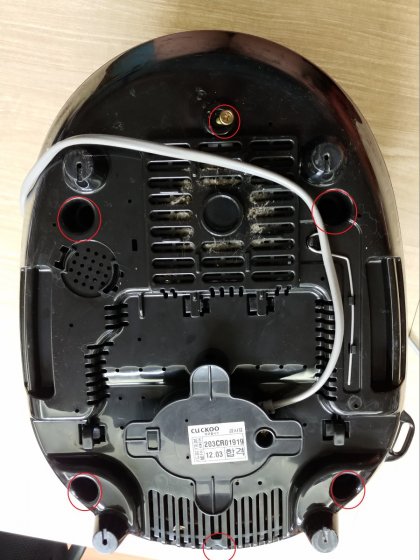

이제 밥솥을 뒤집어서 밑면을 보도록 합시다.





빨간색 동그라미에 총 6개의 나사가 있습니다.

제일 위에 동그라미는 일부러 나사를 반쯤 뽑아서 놔뒀어요. 6개가 동일한 나사 입니다.

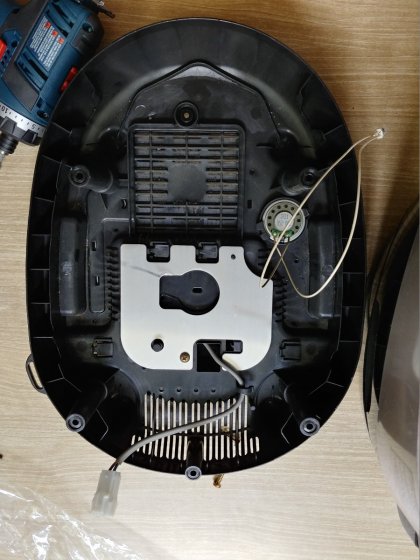

나사를 뽑고 밑판을 들어내면 밑판과 본체에 연결된 2개의 컨넥터가 있습니다.

하나는 스피커이고, 하나는 전원선이네요.

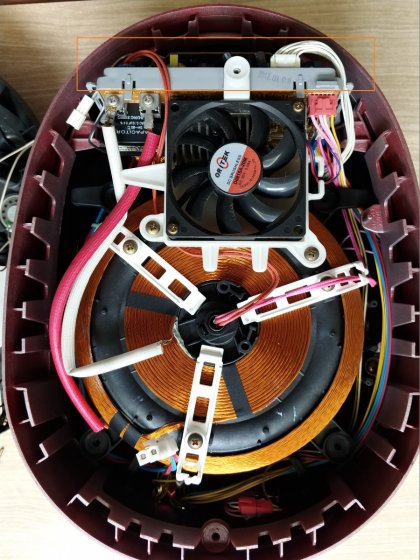

밑판을 들어낸 본체를 들여다 봅시다.









사진에서 윗쪽이 밥솥의 앞쪽입니다.

빨간색 사각형 부분에 컨트롤러보드가 있습니다.

거기에 배터리가 달려 있어요.

회로의 냉각을 담당하고 있는 80미리 팬이 보이네요....

8년 지날 동안 잘 작동했는데, 앞으로 몇년간 무탈할지.....

아마 이번에 배터리 갈고나면, 문제일으킬 소지가 제일 높은 놈인데.....

놀고 있는 팬이 있으면 해주겠는데, 마침 여유분이 없네요.

다음을 기약하도록 합니다.

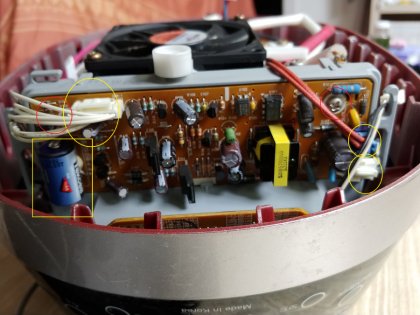

이제 이걸 앞에서 보도록 합시다.





빨간색 동그라미가 풀어야할 나사가 있는 자리 입니다. 한군데는 배선에 가려서 안 보이네요.

노란색 동그라미는 분리해야할 커넥터가 있는 곳이고요. 3군데 입니다.

일반 컨넥터처럼 래치 되어 있는 곳을 누르고 당기면 빠집니다.

노란색 사각형은 교환해야할 배터리 입니다.

일단, 나사와 컨넥터를 때어내면 기판을 들어낼 수 있습니다.

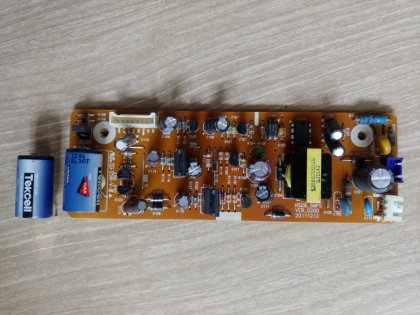

기판을 보면 컨넥터 꽂힌 자리와 나사 구멍이 보이고, 배터리도 보이네요.

이제 임무교대할 새 배터리도 옆에 세워놓아 봤습니다.

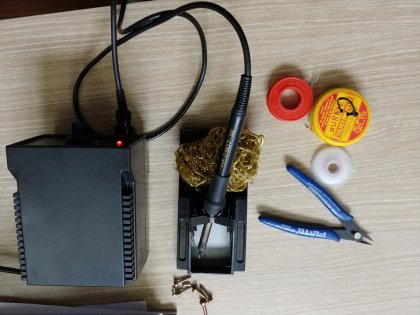

지금부터 수고해줘야할 일꾼들이 등장해야죠.

HAKO 인두는 몇년 전에 알리에서 산 짭퉁인데, 진퉁만큼이나 일을 잘 합니다.

페이스트와 납, 니퍼, 등등이 있습니다.

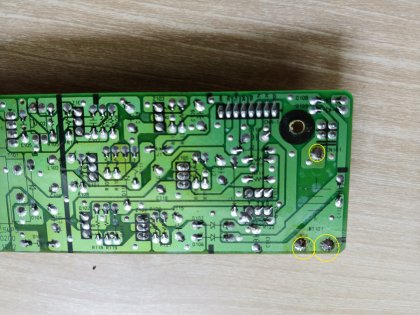

땜을 녹여서 교환해야할 곳은 3군데 입니다. 노란색 동그라미로 표시했습니다.

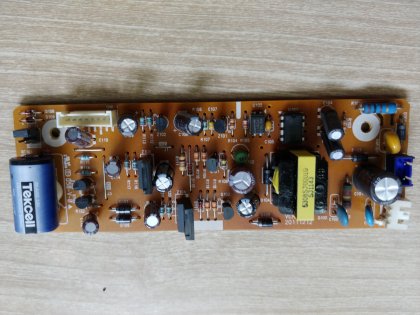

작업이 끝난 후에 기판의 모습입니다.

뭐... 별 차이 없죠....^^







다시 작동하니 리셋되는 증상은 해결되었습니다.

외형은 똑같으니까, 뭐.... 애프터 사진은 없습니다...^^
