간단한 배선도 질문입니다~ 2
새캄둥이 2015-11-11 19:52   조회 : 1300

안녕하세요~

전기 배선도때문에 질문드려요 간단한건데 ㅠㅠ

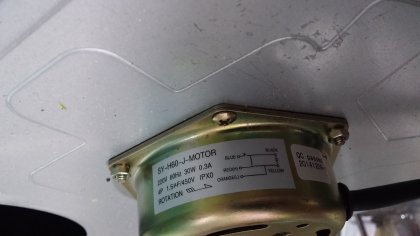

렌지후드댐퍼 셀프 설치중인데, 선이 5가닥인데 어떤게 모터에 연결된 선인지 모르겠네요..

모터 연결된 선 두개를 찾아야하는데~

알려주세요~


0 추천하기 다른의견 0 |
목록보기 공유 코멘트작성 코멘트2
Metal_ 다른의견 0 추천 1
단상 콘덴서 기동형 모터로.... 전원 공통이 BLUE 이고 RED(H), ORANGE(L)가 선택 입니다.
*고속회전 : BLUE, RED(H) 연결
*저속회전 : BLUE, ORANGE(L) 연결
속도 차이 방식이 보조권선탭을 이용해서 실제로는 별차이 없을것이니 돌려보고 1가지로 고정해서 사용해도 됩니다.
| 덧글 점아이콘
  1. 댓글주소복사
새캄둥이 다른의견 0 추천 0
고맙습니다~
| 덧글 점아이콘
  1. 댓글주소복사
