5175 유심 소켓 납땜 완료 22
lostpuppy 3 2020-03-29 12:27   조회 : 8894

주말에 시간이 남아서 유심소켓 납땜해봤습니다. 테스터기로 찍어보니 그럭저럭 된듯 한데 아직 LTE 모듈이 안와서 제대로 확인은 못하고 조립했네요.

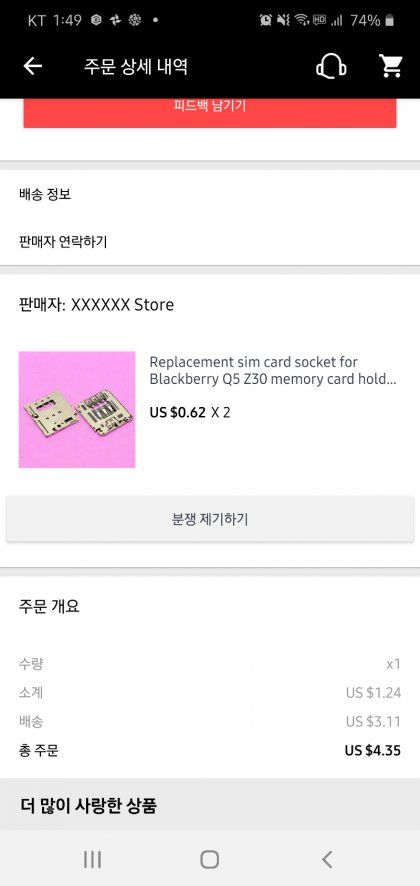

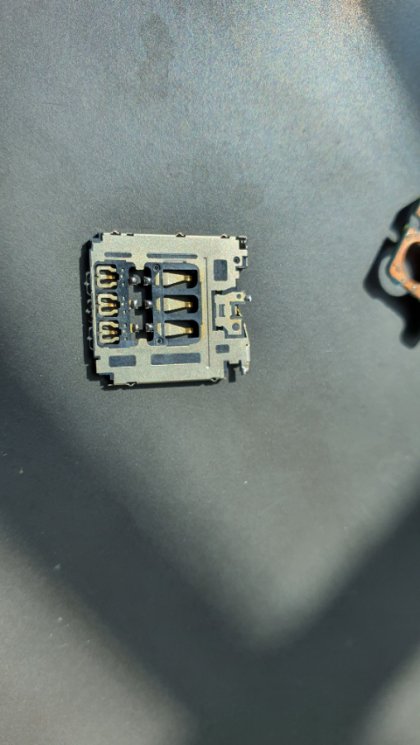

오늘 수고해줄 유심 소켓 등장. 미리 납을 조금 뭍혀주고...

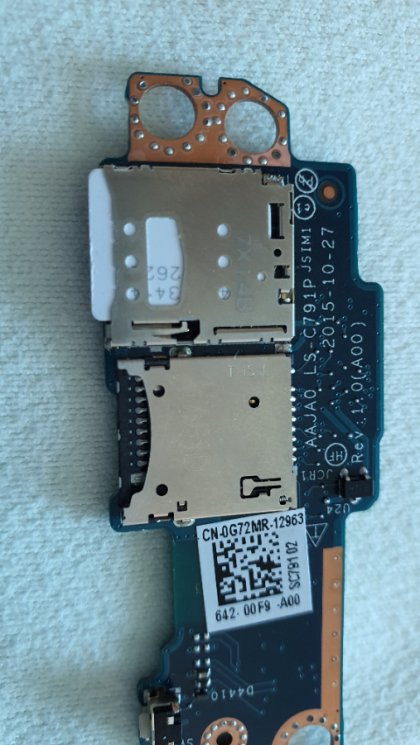

납땜시작...

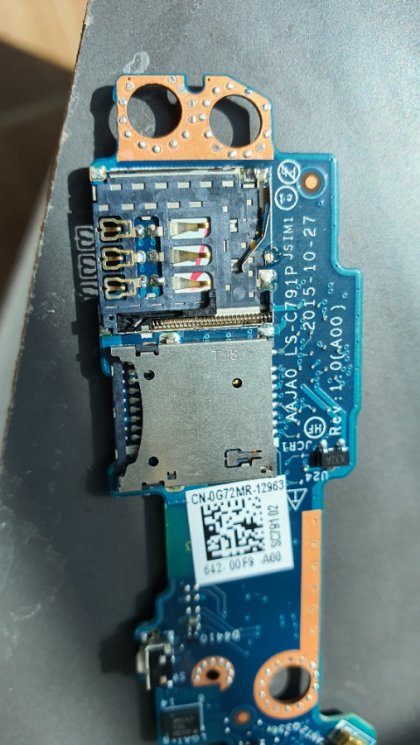

윗뚜껑 조립하고 납땜마무리 후 유심 꽂아보니 딸깍거리면서 잘 잡아주고 다시누르면 튀어나옵니다.

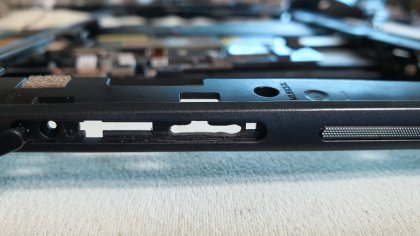

미들케이스 구멍 뚫어주고...

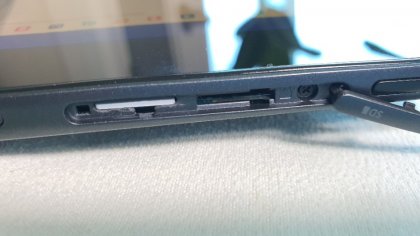

조립후 유심이 잘 나오는지 확인 완료.






그런데 막상 유심 도착하면 HP Elite X2 1012 G2에 달아줄 듯 합니다 ㅡㅡ










3 추천하기 다른의견 0 |
목록보기 공유 코멘트작성 코멘트22
GT3RS992 다른의견 0 추천 0
혹시 유심슬롯 여유분 있으신가요?   알리나 이베이에 시킬려니 너무 오래걸릴것같아서 망설이고있습니다 ㅎㅎㅎ
| 덧글 점아이콘
  1. 댓글주소복사
lostpuppy 다른의견 0 추천 0
하나 더 있긴 합니다...
| 덧글 점아이콘
  1. 댓글주소복사
GT3RS992 다른의견 0 추천 0
파시라고 하기엔 좀 애매하네요 ㅎㅎㅎ



따로 주문 해야겠습니다...^^;;

| 덧글 점아이콘
  1. 댓글주소복사
lostpuppy 다른의견 0 추천 4

필요하면 말씀하세요. 배송비 포함 5천원에 보내드릴게요. 5175 하나 더 구매할까하고 2개 사뒀는데 G2를 사서 필요 없을듯 합니다.

| 덧글 점아이콘
  1. 댓글주소복사
파도소리2015 다른의견 0 추천 0

그 전엔 납땜을 직접 하는 건 별로 엄두를 못내서 대부분 모듈을 사서 통째로 교체했는데

이 글로 앞으론 직접 납땜을 시도하실 분들이 늘어 나겠군요.

땜질 위치는 저 나란히 마주 보고 있는 6개만 하면 되는지?....다른 부분도 더 있는가요?

| 덧글 점아이콘
  1. 댓글주소복사
lostpuppy 다른의견 0 추천 0

6개는 유심과 닿아서 전원공급및 데이터 주고받는 핀이라 필수로 납땜해야합니다.

추가로 유심을 넣거나 뺄때 소켓에 힘이 가해지므로 유심소켓의 귀퉁이를 보드에 납땜으로 붙혀줘야 합니다. 하판 3점, 상판 3점정도 될거예요.

저도 첨엔 모듈 통째로 바꾸려고 봤더니 5만원정도 하더라구요. 110달러짜리에 5만원 쓰기엔 과분해서 망치면 포기하는셈 치고 일단 붙혀놨어요.

| 덧글 점아이콘
  1. 댓글주소복사
파도소리2015 다른의견 0 추천 0

네, 테두리 6군데 더 있나 보군요.

작은 납땜은 별로 해 보질 않아서 궁금했는데 고맙습니다.^^


| 덧글 점아이콘
  1. 댓글주소복사
lostpuppy 다른의견 0 추천 0

뜯어서 보면 보드에 납땜할 위치에 이미 납이 뭍혀져 있어요.




| 덧글 점아이콘
  1. 댓글주소복사
파도소리2015 다른의견 0 추천 0
저 포함 납땜에 별로 익숙치 않은 이들에게는 많은 도움이 되겠습니다~


| 덧글 점아이콘
  1. 댓글주소복사
토마토해커 다른의견 0 추천 0

미리 납이 뭍어있으면 열풍기만으로 가능할까요?

| 덧글 점아이콘
  1. 댓글주소복사
